与其他工具的连接

Grafana

TDengine 能够与开源数据可视化系统 Grafana 快速集成搭建数据监测报警系统,整个过程无需任何代码开发,TDengine 中数据表中内容可以在仪表盘(DashBoard)上进行可视化展现。关于 TDengine 插件的使用您可以在 GitHub 中了解更多。

安装Grafana

目前 TDengine 支持 Grafana 7.0 以上的版本。用户可以根据当前的操作系统,到 Grafana 官网下载安装包,并执行安装。下载地址如下:https://grafana.com/grafana/download

配置Grafana

TDengine 的 Grafana 插件托管在 GitHub,可从 https://github.com/taosdata/grafanaplugin/releases/latest 下载,当前最新版本为 3.1.3。

推荐使用 grafana-cli 命令行工具 进行插件安装。

sudo -u grafana grafana-cli \
  --pluginUrl https://github.com/taosdata/grafanaplugin/releases/download/v3.1.3/tdengine-datasource-3.1.3.zip \
  plugins install tdengine-datasource

或者下载到本地并解压到 Grafana 插件目录。

GF_VERSION=3.1.3
wget https://github.com/taosdata/grafanaplugin/releases/download/v$GF_VERSION/tdengine-datasource-$GF_VERSION.zip

以 CentOS 7.2 操作系统为例,将插件包解压到 /var/lib/grafana/plugins 目录下,重新启动 grafana 即可。

sudo unzip tdengine-datasource-$GF_VERSION.zip -d /var/lib/grafana/plugins/

Grafana 7.3+ / 8.x 版本会对插件进行签名检查,因此还需要在 grafana.ini 文件中增加如下行,才能正确使用插件:

[plugins]
allow_loading_unsigned_plugins = tdengine-datasource

在 Docker 环境下,可以使用如下的环境变量设置自动安装并设置 TDengine 插件:

GF_INSTALL_PLUGINS=https://github.com/taosdata/grafanaplugin/releases/download/v3.1.3/tdengine-datasource-3.1.3.zip;tdengine-datasource
GF_PLUGINS_ALLOW_LOADING_UNSIGNED_PLUGINS=tdengine-datasource

使用 Grafana

配置数据源

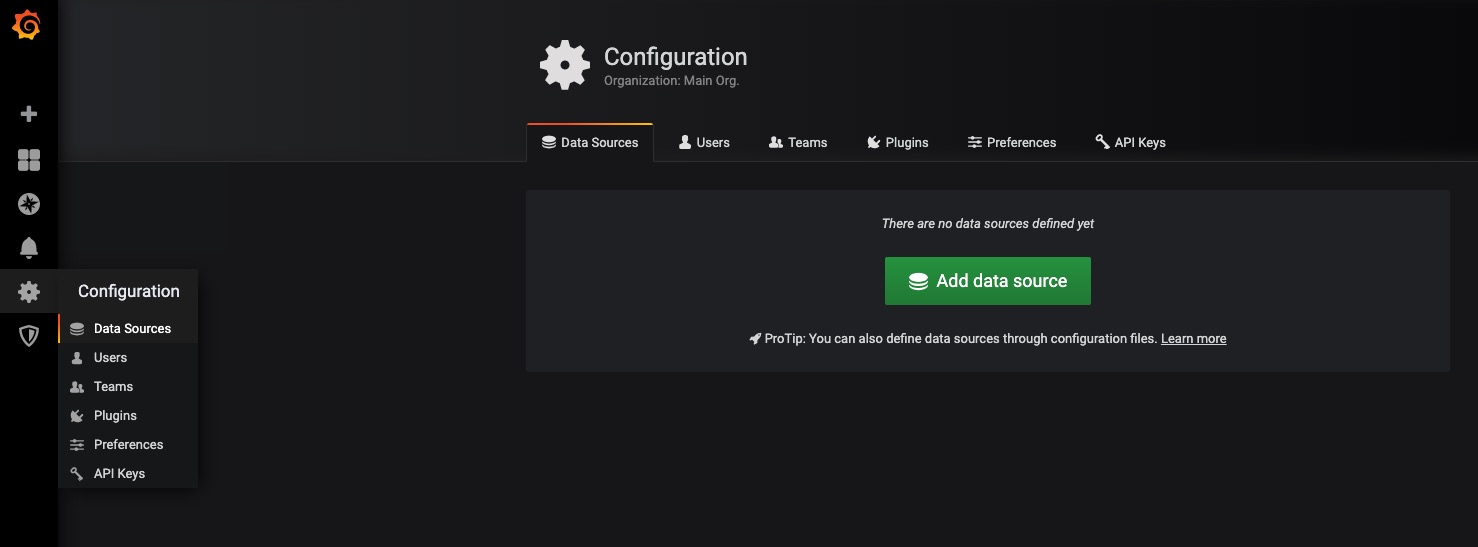

用户可以直接通过 http://localhost:3000 的网址,登录 Grafana 服务器(用户名/密码:admin/admin),通过左侧 Configuration -> Data Sources 可以添加数据源,如下图所示:


点击 Add data source 可进入新增数据源页面,在查询框中输入 TDengine 可选择添加,如下图所示:

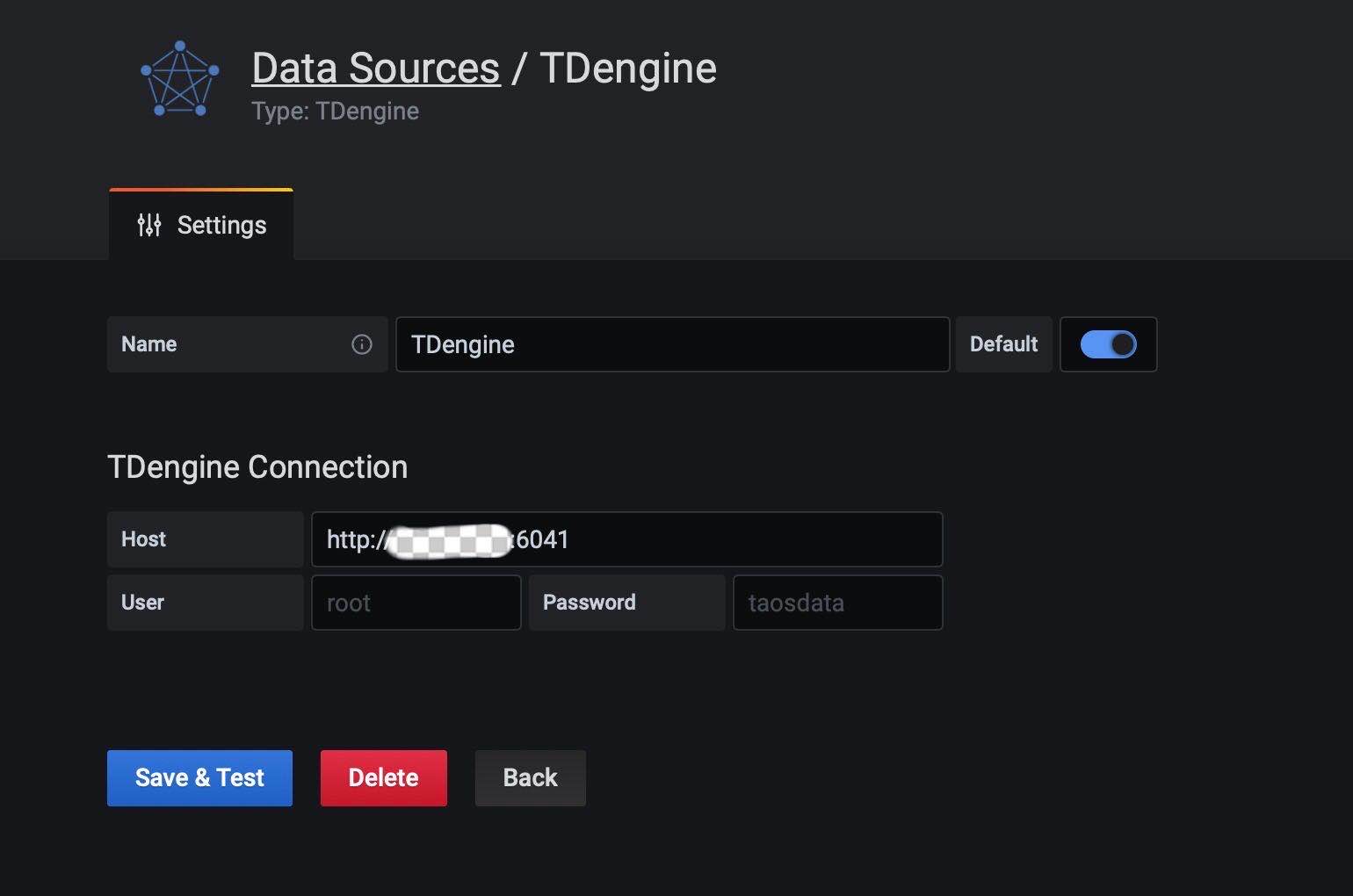

进入数据源配置页面,按照默认提示修改相应配置即可:


  • Host: TDengine 集群的中任意一台服务器的 IP 地址与 TDengine RESTful 接口的端口号(6041),默认 http://localhost:6041。注意:从 2.4 版本开始 RESTful 服务默认使用独立组件 taosAdapter 提供,请参考相关文档配置部署。
  • User:TDengine 用户名。
  • Password:TDengine 用户密码。

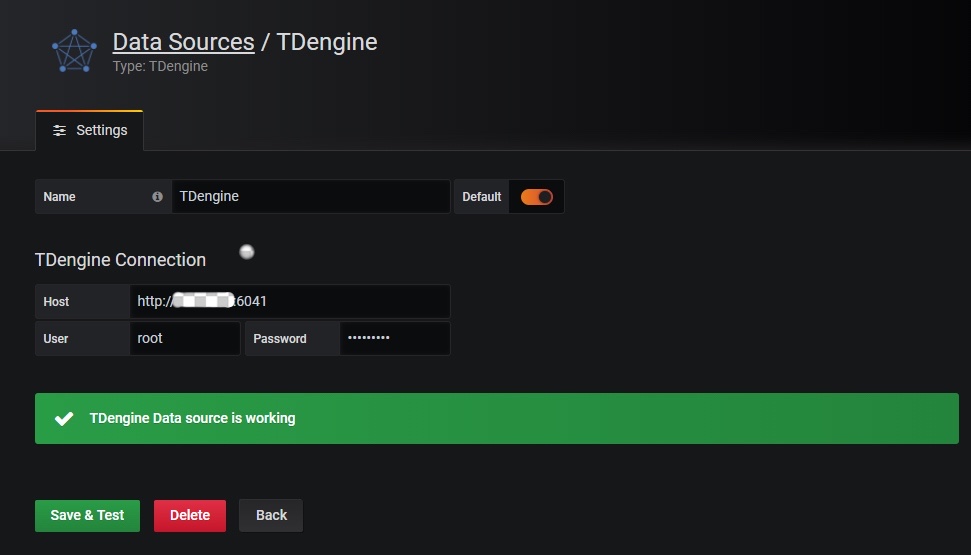

点击 Save & Test 进行测试,成功会有如下提示:


创建 Dashboard

回到主界面创建 Dashboard,点击 Add Query 进入面板查询页面:


如上图所示,在 Query 中选中 TDengine 数据源,在下方查询框可输入相应 SQL 进行查询,具体说明如下:

  • INPUT SQL:输入要查询的语句(该 SQL 语句的结果集应为两列多行),例如:select avg(mem_system) from log.dn where ts >= $from and ts < $to interval($interval) ,其中,from、to 和 interval 为 TDengine 插件的内置变量,表示从 Grafana 插件面板获取的查询范围和时间间隔。除了内置变量外,也支持可以使用自定义模板变量
  • ALIAS BY:可设置当前查询别名。
  • GENERATE SQL: 点击该按钮会自动替换相应变量,并生成最终执行的语句。

按照默认提示查询当前 TDengine 部署所在服务器指定间隔系统内存平均使用量如下:


关于如何使用 Grafana 创建相应的监测界面以及更多有关使用 Grafana 的信息,请参考 Grafana 官方的文档

导入 Dashboard

在 2.3.3.0 及以上版本,您可以导入 TDinsight Dashboard (Grafana Dashboard ID: 15167) 作为 TDengine 集群的监控可视化工具。安装和使用说明请见 TDinsight 用户手册

Matlab

MatLab 可以通过安装包内提供的 JDBC Driver 直接连接到 TDengine 获取数据到本地工作空间。

MatLab 的 JDBC 接口适配

MatLab 的适配有下面几个步骤,下面以 Windows10 上适配 MatLab2017a 为例:

  • 从 (maven.org)[https://repo1.maven.org/maven2/com/taosdata/jdbc/taos-jdbcdriver/] 或其他 maven 镜像网站下载 TDengine JDBC 驱动程序 JDBCDriver-x.x.x-dist.jar 拷贝到 ${matlab_root}\MATLAB\R2017a\java\jar\toolbox
  • 将 TDengine 安装包内的 taos.lib 文件拷贝至${matlab_ root _dir}\MATLAB\R2017a\lib\win64
  • 将新添加的驱动 jar 包加入 MatLab 的 classpath。在 ${matlab_ root _dir}\MATLAB\R2017a\toolbox\local\classpath.txt 文件中添加下面一行
$matlabroot/java/jar/toolbox/JDBCDriver-x.x.x-dist.jar
  • 在${user_home}\AppData\Roaming\MathWorks\MATLAB\R2017a\下添加一个文件 javalibrarypath.txt, 并在该文件中添加 taos.dll 的路径,比如您的 taos.dll 是在安装时拷贝到了 C:\Windows\System32 下,那么就应该在 javalibrarypath.txt 中添加如下一行:
C:\Windows\System32

在 MatLab 中连接 TDengine 获取数据

在成功进行了上述配置后,打开 MatLab。

  • 创建一个连接:
conn = database(‘db’, ‘root’, ‘taosdata’, ‘com.taosdata.jdbc.TSDBDriver’, ‘jdbc:TSDB://127.0.0.1:0/’)
  • 执行一次查询:
sql0 = [‘select * from tb’]
data = select(conn, sql0);
  • 插入一条记录:
sql1 = [‘insert into tb values (now, 1)’]
exec(conn, sql1)

更多例子细节请参考安装包内 examples\Matlab\TDengineDemo.m 文件。

R

R 语言支持通过 JDBC 接口来连接 TDengine 数据库。首先需要安装 R 语言的 JDBC 包,下载 RJDBC 的时候,还会自动下载 RJDBC 依赖的 DBI 和 rJava 这两个package。启动 R 语言环境,然后执行以下命令安装 R 语言的 JDBC 支持库:

install.packages('RJDBC', repos='http://cran.us.r-project.org')

安装完成以后,通过执行library()命令加载 DBI、rJava 和 RJDBC 包:

library('DBI')
library('rJava')
library('RJDBC')

然后加载 TDengine 的 JDBC 驱动:

drv<-JDBC("com.taosdata.jdbc.TSDBDriver","JDBCDriver-2.0.0-dist.jar", identifier.quote="\"")

如果执行成功,不会出现任何错误信息。之后通过以下命令尝试连接数据库:

conn<-dbConnect(drv,"jdbc:TSDB://127.0.0.1:0/?user=root&password=taosdata","root","taosdata")

也可以使用 RESTful 来连接 TDengine。

conn<-dbConnect(drv,"jdbc:TAOS-RS://127.0.0.1:6041/test?user=root&password=taosdata","root","taosdata")

注意将上述命令中的IP地址替换成正确的IP地址。如果没有任务错误的信息,则连接数据库成功,否则需要根据错误提示调整连接的命令。TDengine 支持以下的 RJDBC 包中函数:

  • dbWriteTable(conn, "test", iris, overwrite=FALSE, append=TRUE):将数据框 iris 写入表 test 中,overwrite 必须设置为 false,append 必须设为 TRUE,且数据框 iris 要与表 test 的结构一致。
  • dbGetQuery(conn, "select count(*) from test"):查询语句
  • dbSendUpdate(conn, "use db"):执行任何非查询 SQL 语句。例如 dbSendUpdate(conn, "use db"), 写入数据 dbSendUpdate(conn, "insert into t1 values(now, 99)") 等。
  • dbReadTable(conn, "test"):读取表 test 中数据
  • dbDisconnect(conn):关闭连接
  • dbRemoveTable(conn, "test"):删除表 test
