TDinsight - 基于Grafana的TDengine零依赖监控解决方案

语言: English 简体中文

TDinsight 是使用 TDengine 原生监控数据库和 Grafana 对 TDengine 进行监控的解决方案。

TDengine启动后,会自动创建一个监测数据库log,并自动将服务器的CPU、内存、硬盘空间、带宽、请求数、磁盘读写速度、慢查询等信息定时写入该数据库,并对重要的系统操作(比如登录、创建、删除数据库等)以及各种错误报警信息进行记录。通过 GrafanaTDengine 数据源插件,TDinsight 将集群状态、节点信息、插入及查询请求、资源使用情况等进行可视化展示,同时还支持vnode、dnode、mnode 节点状态异常告警,为开发者实时监控TDengine集群运行状态提供了便利。本文将指导用户安装 Grafana 服务器并通过 TDinsight.sh 安装脚本自动安装 TDengine 数据源插件及部署 TDinsight 可视化面板。

系统要求

要部署TDinsight,需要一个单节点的TDengine服务器或一个多节点的 TDengine 集群,以及一个Grafana服务器。此仪表盘需要 TDengine 2.3.3.0 及以上,并启用 log 数据库(monitor = 1)。

安装 Grafana

我们建议在此处使用最新的Grafana 7 或 8 版本。您可以在任何支持的操作系统中,按照 Grafana 官方文档安装说明 安装 Grafana

在 Debian 或 Ubuntu 上安装 Grafana

对于 Debian 或 Ubuntu 操作系统,建议使用 Grafana 镜像仓库。使用如下命令从零开始安装:

sudo apt-get install -y apt-transport-https
sudo apt-get install -y software-properties-common wget
wget -q -O - https://packages.grafana.com/gpg.key |\
  sudo apt-key add -
echo "deb https://packages.grafana.com/oss/deb stable main" |\
  sudo tee -a /etc/apt/sources.list.d/grafana.list
sudo apt-get update
sudo apt-get install grafana

在 CentOS / RHEL 上安装 Grafana

您可以从官方 YUM 镜像仓库安装。

sudo tee /etc/yum.repos.d/grafana.repo << EOF
[grafana]
name=grafana
baseurl=https://packages.grafana.com/oss/rpm
repo_gpgcheck=1
enabled=1
gpgcheck=1
gpgkey=https://packages.grafana.com/gpg.key
sslverify=1
sslcacert=/etc/pki/tls/certs/ca-bundle.crt
EOF
sudo yum install grafana

或者用 RPM 安装:

wget https://dl.grafana.com/oss/release/grafana-7.5.11-1.x86_64.rpm
sudo yum install grafana-7.5.11-1.x86_64.rpm
# or
sudo yum install \
  https://dl.grafana.com/oss/release/grafana-7.5.11-1.x86_64.rpm

自动部署 TDinsight

我们提供了一个自动化安装脚本 TDinsight.sh 脚本以便用户快速进行安装配置。

您可以通过 wget 或其他工具下载该脚本:

wget https://github.com/taosdata/grafanaplugin/releases/latest/download/TDinsight.sh
chmod +x TDinsight.sh

这个脚本会自动下载最新的Grafana TDengine 数据源插件TDinsight 仪表盘 ,将命令行选项中的可配置参数转为 Grafana Provisioning 配置文件,以进行自动化部署及更新等操作。利用该脚本提供的告警设置选项,你还可以获得内置的阿里云短信告警通知支持。

假设您在同一台主机上使用 TDengine 和 Grafana 的默认服务。运行 ./TDinsight.sh 并打开 Grafana 浏览器窗口就可以看到 TDinsight 仪表盘了。

下面是 TDinsight.sh 的用法说明:

Usage:
   ./TDinsight.sh
   ./TDinsight.sh -h|--help
   ./TDinsight.sh -n <ds-name> -a <api-url> -u <user> -p <password>

Install and configure TDinsight dashboard in Grafana on Ubuntu 18.04/20.04 system.

-h, -help,          --help                  Display help

-V, -verbose,       --verbose               Run script in verbose mode. Will print out each step of execution.

-v, --plugin-version <version>              TDengine datasource plugin version, [default: latest]

-P, --grafana-provisioning-dir <dir>        Grafana provisioning directory, [default: /etc/grafana/provisioning/]
-G, --grafana-plugins-dir <dir>             Grafana plugins directory, [default: /var/lib/grafana/plugins]
-O, --grafana-org-id <number>               Grafana organization id. [default: 1]

-n, --tdengine-ds-name <string>             TDengine datasource name, no space. [default: TDengine]
-a, --tdengine-api <url>                    TDengine REST API endpoint. [default: http://127.0.0.1:6041]
-u, --tdengine-user <string>                TDengine user name. [default: root]
-p, --tdengine-password <string>            TDengine password. [default: taosdata]

-i, --tdinsight-uid <string>                Replace with a non-space ASCII code as the dashboard id. [default: tdinsight]
-t, --tdinsight-title <string>              Dashboard title. [default: TDinsight]
-e, --tdinsight-editable                    If the provisioning dashboard could be editable. [default: false]

-E, --external-notifier <string>            Apply external notifier uid to TDinsight dashboard.

Aliyun SMS as Notifier:
-s, --sms-enabled                           To enable tdengine-datasource plugin builtin Aliyun sms webhook.
-N, --sms-notifier-name <string>            Provisioning notifier name.[default: TDinsight Builtin SMS]
-U, --sms-notifier-uid <string>             Provisioning notifier uid, use lowercase notifier name by default.
-D, --sms-notifier-is-default               Set notifier as default.
-I, --sms-access-key-id <string>            Aliyun sms access key id
-K, --sms-access-key-secret <string>        Aliyun sms access key secret
-S, --sms-sign-name <string>                Sign name
-C, --sms-template-code <string>            Template code
-T, --sms-template-param <string>           Template param, a escaped json string like '{"alarm_level":"%s","time":"%s","name":"%s","content":"%s"}'
-B, --sms-phone-numbers <string>            Comma-separated numbers list, eg "189xxxxxxxx,132xxxxxxxx"
-L, --sms-listen-addr <string>              [default: 127.0.0.1:9100]

大多数命令行选项都可以通过环境变量获得同样的效果。

短选项 长选项 环境变量 说明
-v --plugin-version TDENGINE_PLUGIN_VERSION TDengine 数据源插件版本,默认使用最新版。
-P --grafana-provisioning-dir GF_PROVISIONING_DIR Grafana 配置目录,默认为/etc/grafana/provisioning/
-G --grafana-plugins-dir GF_PLUGINS_DIR Grafana 插件目录,默认为/var/lib/grafana/plugins
-O --grafana-org-id GF_ORG_ID Grafana 组织 ID,默认为 1。
-n --tdengine-ds-name TDENGINE_DS_NAME TDengine 数据源名称,默认为TDengine。
-a --tdengine-api TDENGINE_API TDengine REST API 端点。默认为http://127.0.0.1:6041
-u --tdengine-user TDENGINE_USER TDengine 用户名。 [默认值:root]
-p --tdengine-密码 TDENGINE_PASSWORD TDengine密码。 [默认:taosdata]
-i --tdinsight-uid TDINSIGHT_DASHBOARD_UID TDinsight 仪表盘uid。 [默认值:tdinsight]
-t --tdinsight-title TDINSIGHT_DASHBOARD_TITLE TDinsight 仪表盘标题。 [默认:TDinsight]
-e --tdinsight-可编辑 TDINSIGHT_DASHBOARD_EDITABLE 如果配置仪表盘可以编辑。 [默认值:false]
-E --external-notifier EXTERNAL_NOTIFIER 将外部通知程序 uid 应用于 TDinsight 仪表盘。
-s --sms-enabled SMS_ENABLED 启用阿里云短信 webhook 内置的 tdengine-datasource 插件。
-N --sms-notifier-name SMS_NOTIFIER_NAME 供应通知程序名称。[默认:TDinsight Builtin SMS]
-U --sms-notifier-uid SMS_NOTIFIER_UID "Notification Channel" uid,默认使用程序名称的小写,其他字符用 “-” 代替。
-D --sms-notifier-is-default SMS_NOTIFIER_IS_DEFAULT 将内置短信通知设置为默认值。
-I --sms-access-key-id SMS_ACCESS_KEY_ID 阿里云短信访问密钥id
-K --sms-access-key-secret SMS_ACCESS_KEY_SECRET 阿里云短信访问秘钥
-S --sms-sign-name SMS_SIGN_NAME 签名
-C --sms-template-code SMS_TEMPLATE_CODE 模板代码
-T --sms-template-param SMS_TEMPLATE_PARAM 模板参数的 JSON 模板
-B --sms-phone-numbers SMS_PHONE_NUMBERS 逗号分隔的手机号列表,例如"189xxxxxxxx,132xxxxxxxx"
-L --sms-listen-addr SMS_LISTEN_ADDR 内置sms webhook监听地址,默认为127.0.0.1:9100

假设您在主机 tdengine 上启动 TDengine 数据库,HTTP API 端口为 6041,用户为 root1,密码为 pass5ord。执行脚本:

sudo ./TDinsight.sh -a http://tdengine:6041 -u root1 -p pass5ord

我们提供了一个“-E”选项,用于从命令行配置 TDinsight 使用现有的通知通道(Notification Channel)。假设你的 Grafana 用户和密码是 admin:admin,使用以下命令获取已有的通知通道的uid

curl --no-progress-meter -u admin:admin http://localhost:3000/api/alert-notifications | jq

使用上面获取的 uid 值作为 -E 输入。

sudo ./TDinsight.sh -a http://tdengine:6041 -u root1 -p pass5ord -E existing-notifier

如果你想使用阿里云短信服务作为通知渠道,你应该使用-s标志启用并添加以下参数:

  • -N:Notification Channel 名,默认为TDinsight Builtin SMS
  • -U:Channel uid,默认是 name 的小写,任何其他字符都替换为 - ,对于默认的 -N,其 uid 为 tdinsight-builtin-sms
  • -I:阿里云短信访问密钥id。
  • -K:阿里云短信访问秘钥。
  • -S:阿里云短信签名。
  • -C:阿里云短信模板ID。
  • -T:阿里云短信模板参数,为JSON格式模板,示例如下 '{"alarm_level":"%s","time":"%s","name":"%s","content":"%s "}'。有四个参数:告警级别、时间、名称和告警内容。
  • -B:电话号码列表,以逗号,分隔。

如果要监控多个 TDengine 集群,则需要设置多个 TDinsight 仪表盘。设置非默认 TDinsight 需要进行一些更改: -n -i -t 选项需要更改为非默认名称,如果使用 内置短信告警功能,-N-L 也应该改变。

sudo ./TDengine.sh -n TDengine-Env1 -a http://another:6041 -u root -p taosdata -i tdinsight-env1 -t 'TDinsight Env1'
# 如果使用内置短信通知
sudo ./TDengine.sh -n TDengine-Env1 -a http://another:6041 -u root -p taosdata -i tdinsight-env1 -t 'TDinsight Env1' \
  -s -N 'Env1 SMS' -I xx -K xx -S xx -C SMS_XX -T '' -B 00000000000 -L 127.0.0.01:10611

请注意,配置数据源、通知Channel和仪表盘在前端是不可更改的。您应该再次通过此脚本更新配置或手动更改 /etc/grafana/provisioning 目录(这是Grafana的默认目录,根据需要使用-P选项更改)中的配置文件。

特别地,当您使用 Grafana Cloud 或其他组织时,-O 可用于设置组织 ID。 -G 可指定 Grafana 插件安装目录。 -e 参数将仪表盘设置为可编辑。

手动设置 TDinsight

安装TDengine数据源插件

从 GitHub 安装 TDengine 最新版数据源插件。

get_latest_release() {
  curl --silent "https://api.github.com/repos/taosdata/grafanaplugin/releases/latest" |
    grep '"tag_name":' |
    sed -E 's/.*"v([^"]+)".*/\1/'
}
TDENGINE_PLUGIN_VERSION=$(get_latest_release)
sudo grafana-cli \
  --pluginUrl https://github.com/taosdata/grafanaplugin/releases/download/v$TDENGINE_PLUGIN_VERSION/tdengine-datasource-$TDENGINE_PLUGIN_VERSION.zip \
  plugins install tdengine-datasource

NOTE: 插件版本 3.1.7 以下,需要在配置文件 /etc/grafana/grafana.ini 中添加如下设置,以启用未签名插件。

[plugins]
allow_loading_unsigned_plugins = tdengine-datasource

启动 Grafana 服务

sudo systemctl start grafana-server
sudo systemctl enable grafana-server

登录到 Grafana

在 Web 浏览器中打开默认的 Grafana 网址:http://localhost:3000。 默认用户名/密码都是 admin。Grafana 会要求在首次登录后更改密码。

添加TDengine数据源

指向 Configurations -> Data Sources 菜单,然后点击 Add data source 按钮。

添加数据源按钮

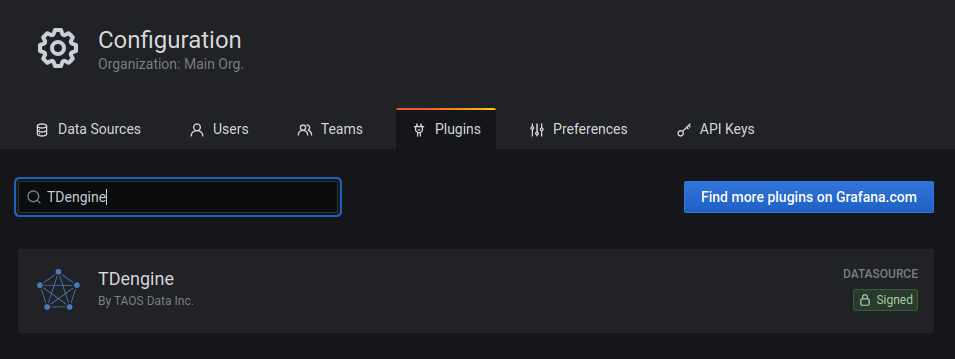

搜索并选择TDengine

添加数据源

配置TDengine数据源。

数据源配置

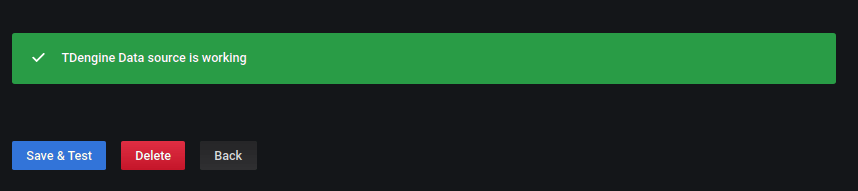

保存并测试,正常情况下会报告 'TDengine Data source is working'。

数据源测试

导入仪表盘

指向 + / Create - import(或 /dashboard/import url)。

导入仪表盘和配置

Import via grafana.com 位置键入仪表盘 ID 15167Load

通过 grafana.com 导入

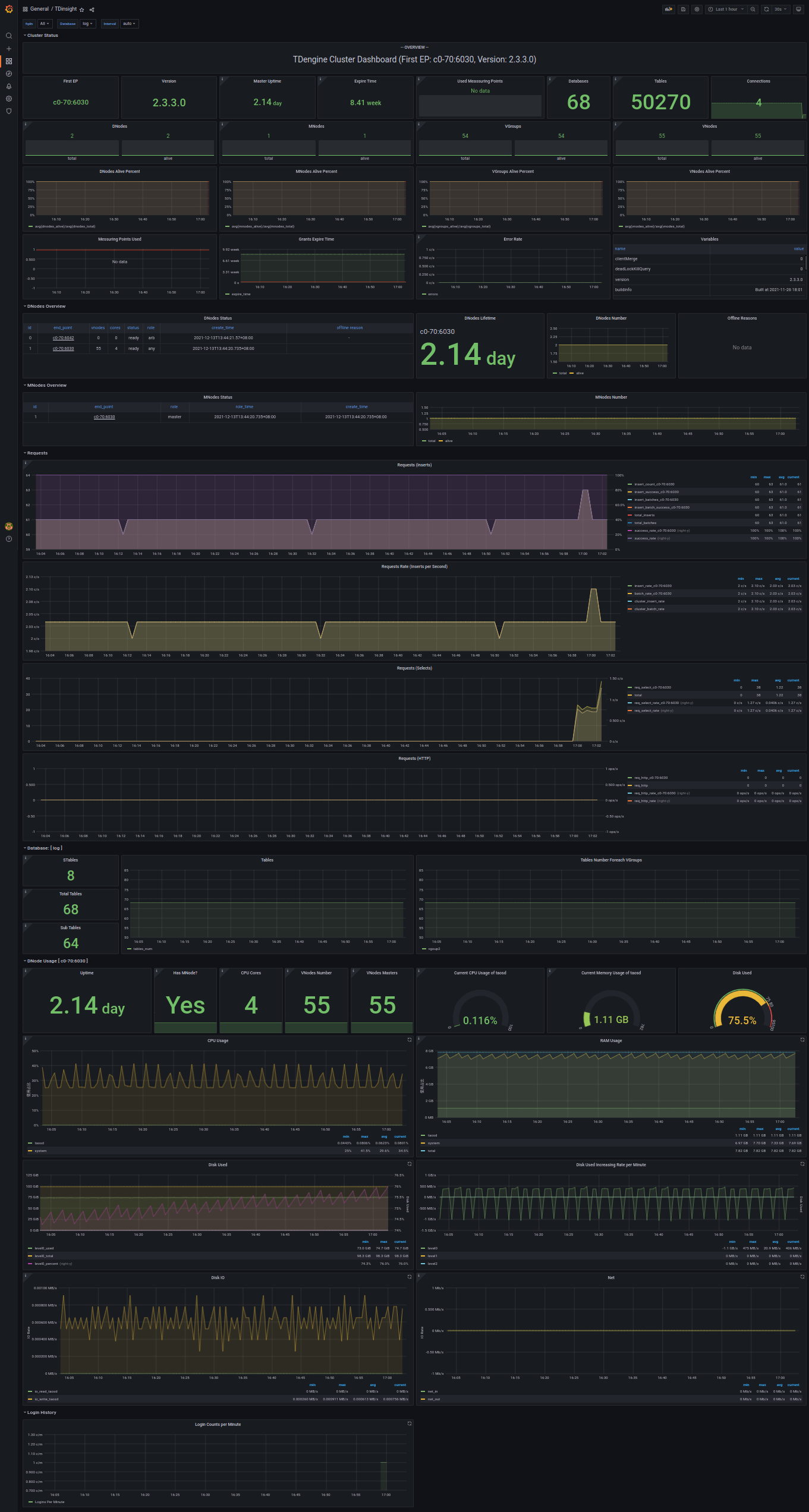

导入完成后,TDinsight 的完整页面视图如下所示。

显示

TDinsight 仪表盘详细信息

TDinsight 仪表盘旨在提供TDengine 相关资源使用情况dnodes, mnodes, vnodes或数据库的使用情况和状态。

指标详情如下:

集群状态

tdinsight-mnodes-overview

这部分包括集群当前信息和状态,告警信息也在此处(从左到右,从上到下)。

  • First EP:当前TDengine集群中的firstEp设置。
  • Version:TDengine 服务器版本(master mnode)。
  • Master Uptime: 当前Master MNode 被选举为 Master 后经过的时间。
  • Expire Time - 企业版过期时间。
  • Used Measuring Points - 企业版已使用的测点数。
  • Databases - 数据库个数。
  • Connections - 当前连接个数。
  • DNodes/MNodes/VGroups/VNodes:每种资源的总数和存活数。
  • DNodes/MNodes/VGroups/VNodes Alive Percent:每种资源的存活数/总数的比例,启用告警规则,并在资源存活率(1分钟内平均健康资源比例)不足100%时触发。
  • Measuring Points Used:启用告警规则的测点数用量(社区版无数据,默认情况下是健康的)。
  • Grants Expire Time:启用告警规则的企业版过期时间(社区版无数据,默认情况是健康的)。
  • Error Rate:启用警报的集群总合错误率(每秒平均错误数)。
  • Variablesshow variables 表格展示。

DNodes 状态

tdinsight-mnodes-overview

  • DNodes Statusshow dnodes 的简单表格视图。
  • DNodes Lifetime:从创建 dnode 开始经过的时间。
  • DNodes Number:DNodes 数量变化。
  • Offline Reason:如果有任何 dnode 状态为离线,则以饼图形式展示离线原因。

MNode 概述

tdinsight-mnodes-overview

  1. MNodes Statusshow mnodes 的简单表格视图。
  2. MNodes Number:类似于DNodes Number,MNodes 数量变化。

请求

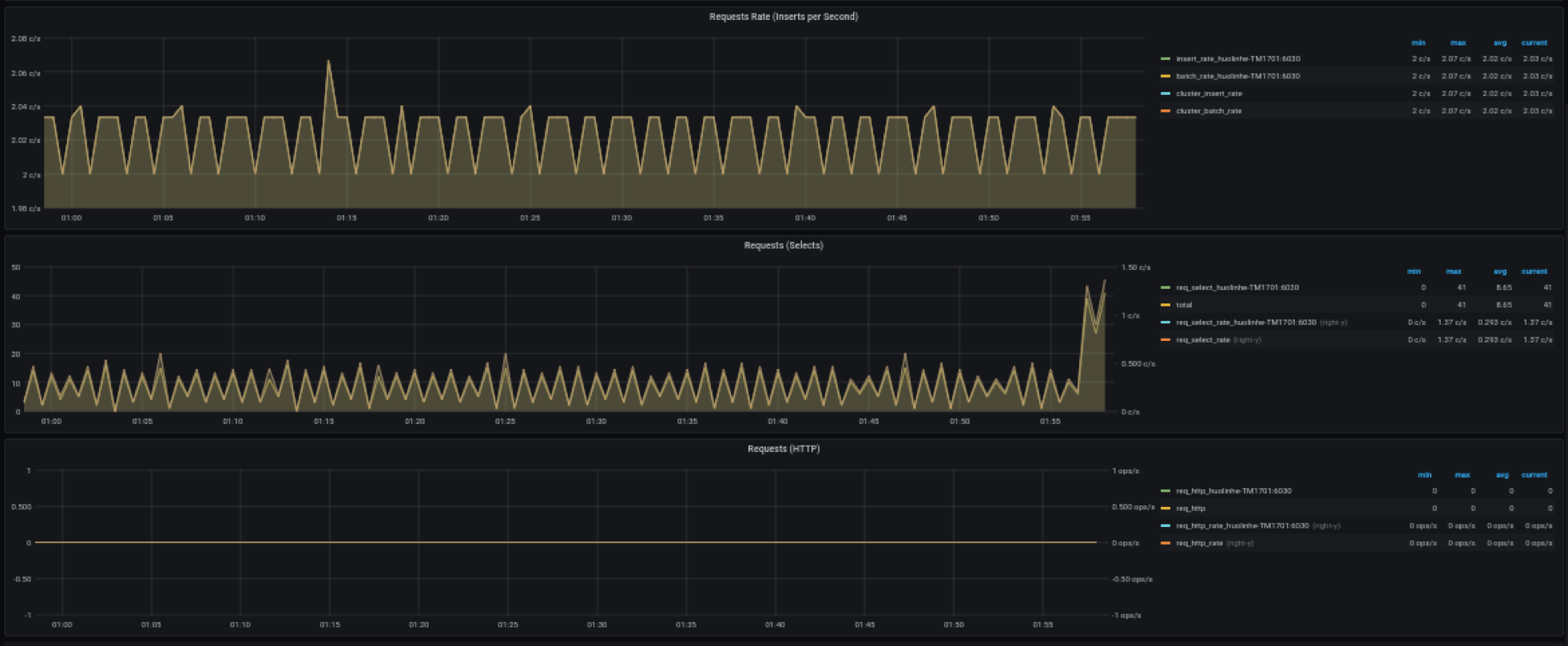

tdinsight-requests

  1. Requests Rate(Inserts per Second):平均每秒插入次数。
  2. Requests (Selects):查询请求数及变化率(count of second)。
  3. Requests (HTTP):HTTP 请求数和请求速率(count of second)。

数据库

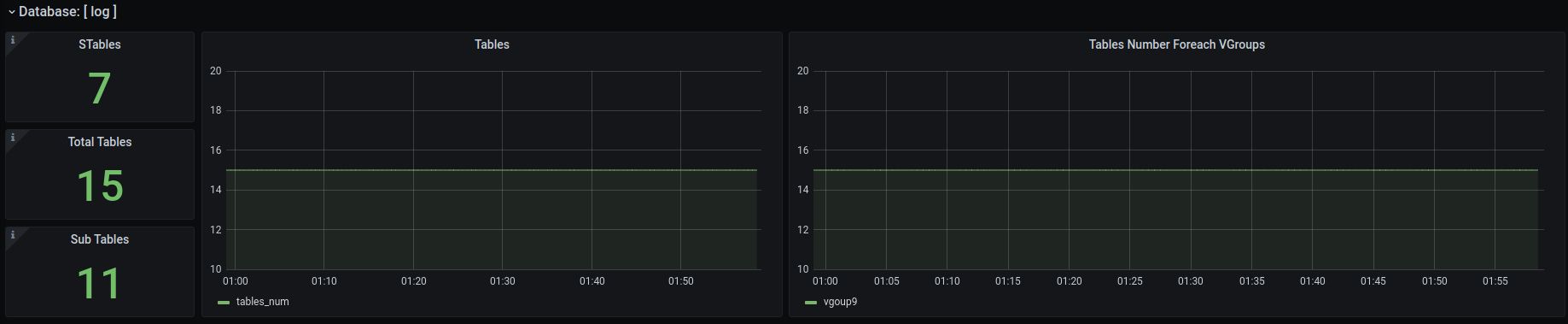

tdinsight-database

数据库使用情况,对变量 $database 的每个值即每个数据库进行重复多行展示。

  1. STables:超级表数量。
  2. Total Tables:所有表数量。
  3. Sub Tables:所有超级表子表的数量。
  4. Tables:所有普通表数量随时间变化图。
  5. Tables Number Foreach VGroups:每个VGroups包含的表数量。

DNode 资源使用情况

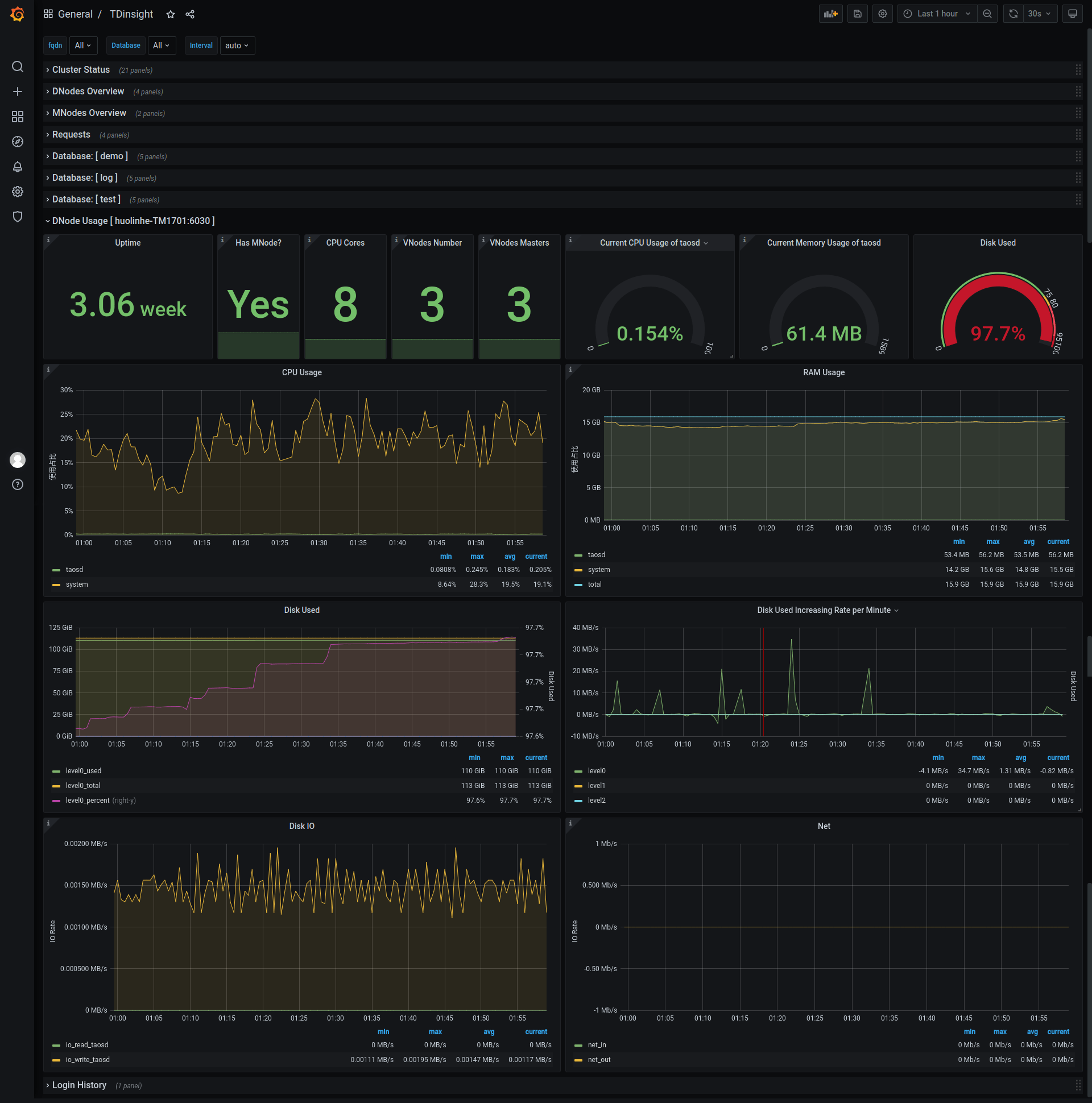

dnode-usage

数据节点资源使用情况展示,对变量 $fqdn 即每个数据节点进行重复多行展示。包括:

  1. Uptime:从创建 dnode 开始经过的时间。
  2. Has MNodes?:当前 dnode 是否为 mnode。
  3. CPU Cores:CPU 核数。
  4. VNodes Number:当前dnode的VNodes数量。
  5. VNodes Masters:处于master角色的vnode数量。
  6. Current CPU Usage of taosd:taosd进程的CPU使用率。
  7. Current Memory Usage of taosd:taosd进程的内存使用情况。
  8. Disk Used:taosd数据目录的总磁盘使用百分比。
  9. CPU Usage:进程和系统 CPU 使用率。
  10. RAM Usage:RAM 使用指标时间序列视图。
  11. Disk Used:多级存储下每个级别使用的磁盘(默认为 level0 级)。
  12. Disk Increasing Rate per Minute:每分钟磁盘用量增加或减少的百分比。
  13. Disk IO:磁盘IO速率。
  14. Net IO:网络IO,除本机网络之外的总合网络IO速率。

登录历史

登录历史

目前只报告每分钟登录次数。

taosAdapter

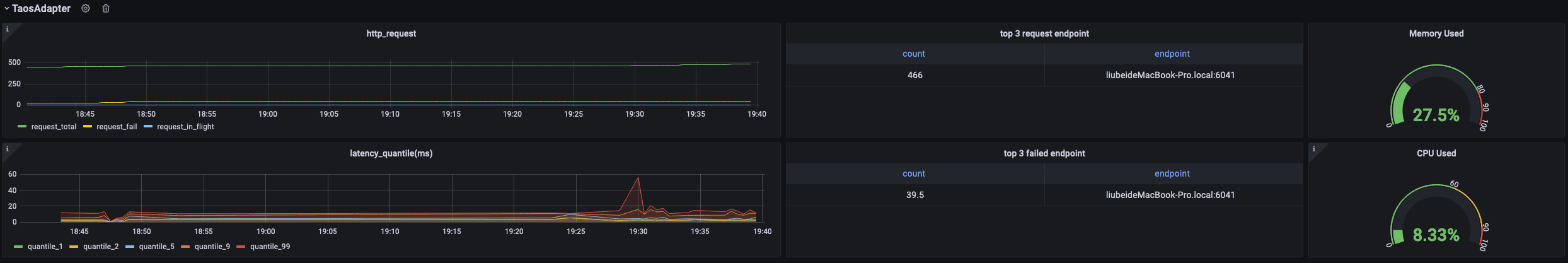

taosadapter

包含 taosAdapter 请求统计和状态详情。包括:

  1. http_request: 包含总请求数,请求失败数以及正在处理的请求数
  2. top 3 request endpoint: 按终端分组,请求排名前三的数据
  3. Memory Used: taosAdapter 内存使用情况
  4. latency_quantile(ms): (1, 2, 5, 9, 99)阶段的分位数
  5. top 3 failed request endpoint: 按终端分组,请求失败排名前三的数据
  6. CPU Used: taosAdapter cpu 使用情况

升级

通过 TDinsight.sh 脚本安装的 TDinsight,可以通过重新运行该脚本就可以升级到最新的Grafana插件和TDinsight Dashboard。

手动安装的情况下,可按照上述步骤自行安装新的Grafana插件和Dashboard。

卸载

通过 TDinsight.sh 脚本安装的 TDinsight,可以使用命令行 TDinsight.sh -R 清理相关资源。

手动安装时,要完全卸载TDinsight,需要清理以下内容:

  1. Grafana 中的 TDinsight Dashboard。
  2. Grafana 中的 Data Source 数据源。
  3. 从插件安装目录删除 tdengine-datasource 插件。

整合的Docker示例

git clone --depth 1 https://github.com/taosdata/grafanaplugin.git
cd grafanaplugin

根据需要在 docker-compose.yml 文件中修改:

version: "3.7"

services:
  grafana:
    image: grafana/grafana:7.5.10
    volumes:
      - ./dist:/var/lib/grafana/plugins/tdengine-datasource
      - ./grafana/grafana.ini:/etc/grafana/grafana.ini
      - ./grafana/provisioning/:/etc/grafana/provisioning/
      - grafana-data:/var/lib/grafana
    environment:
      TDENGINE_API: ${TDENGINE_API}
      TDENGINE_USER: ${TDENGINE_USER}
      TDENGINE_PASS: ${TDENGINE_PASS}
      SMS_ACCESS_KEY_ID: ${SMS_ACCESS_KEY_ID}
      SMS_ACCESS_KEY_SECRET: ${SMS_ACCESS_KEY_SECRET}
      SMS_SIGN_NAME: ${SMS_SIGN_NAME}
      SMS_TEMPLATE_CODE: ${SMS_TEMPLATE_CODE}
      SMS_TEMPLATE_PARAM: "${SMS_TEMPLATE_PARAM}"
      SMS_PHONE_NUMBERS: $SMS_PHONE_NUMBERS
      SMS_LISTEN_ADDR: ${SMS_LISTEN_ADDR}
    ports:
      - 3000:3000
volumes:
  grafana-data:

替换docker-compose.yml中的环境变量或保存环境变量到.env文件,然后用docker-compose up启动Grafana。docker-compose 工具的具体用法参见 Docker Compose Reference

docker-compose up -d

TDinsight 已经通过 Provisioning 部署完毕,请到 http://localhost:3000/d/tdinsight/ 查看仪表盘。
